雕銑機以及數控機床G碼指令一覽表

時間：2024-01-11

瀏覽：2120次

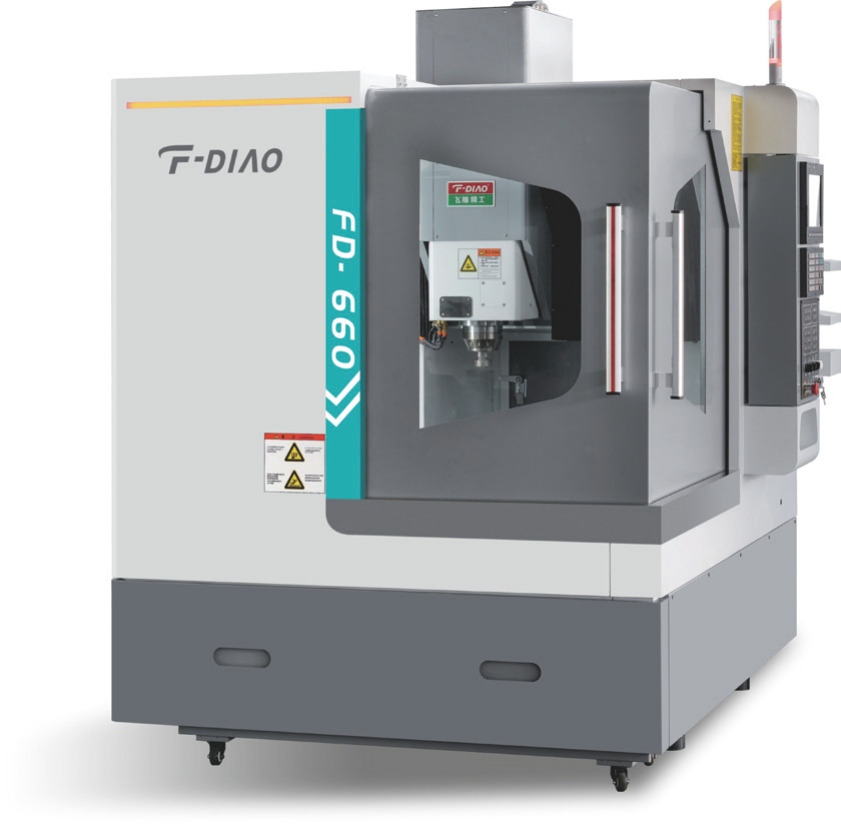

FD-660飛雕雕銑機

FD-870數控雕銑機

寧波聚士捷機械股份有限公司作為專業雕銑機以及數控機床廠家為您提供詳細的G碼指令一覽表。

※SYNTEC 900M G code 采用國際通用 RS274D 規格 ,與 FANUC 0M 規格唯一差異是 G70,G71(公,英制)相對 G20,G21

雕銑機以及數控機床G碼指令一覽表

項 目	功能名稱	備注	項 目	功能名稱	備注
G00	直線快速定位		G65	單一宏程序呼叫	※
G01	直線補間、切削進給		G66	模式宏程序呼叫	※
G02	圓弧補間(順時鐘)		G67	模式宏程序呼叫取消	※
G03	圓弧補間(逆時鐘)		G68	坐標旋轉開始
G04	暫停指定時間		G69	坐標旋轉取消
G09	確實停止檢測		G70	英制單位加工
G10	可程序數據輸入		G71	公制單位加工
G15	極坐標插位取消		G73	高速啄式鉆孔循環
G16	極坐標插位		G74	左手攻牙循環
G17	設定X-Y工作平面		G76	精細搪孔循環
G18	設定Z-X工作平面		G80	取消循環
G19	設定Y-Z工作平面		G81	鉆孔循環
G28	參考點回歸		G82	孔底暫停鉆孔循環
G29	從參考點回歸		G83	啄式鉆孔循環
G30	任意參考點回歸		G84	攻牙循環
G31	跳越指令		G85	搪孔循環
G33	螺牙切削		G86	高速搪孔循環
G40	刀具半徑補償消除		G87	背面精細搪孔循環
G41	刀具半徑左補償		G88	半自動精細搪孔循環
G42	刀具半徑右補償		G89	孔底暫停搪孔循環
G43	刀具長度正補償		G90	絕對位置輸入方式
G44	刀具長度負補償		G91	相對位置輸入方式
G49	刀具長度補償取消		G92	絕對零點坐標系統設定
G50	放大縮小開始		G94	每分鐘進給(mm/minmin.)
G51	放大縮小取消		G95	每轉進給量(mm/minrev.)
G50.1	鏡像無效		G96	等表面切削速度
G51.1	鏡像有效		G97	等表面切削速度取消
G52	局部坐標系統設定		G98	復歸到初始點
G53	機械坐標系統設定		G99	復歸到R點
G54	工作坐標系統設定		G134	圓周孔循環
G59	工作坐標系統設定		G135	角度直線孔循環
G61	確實停止檢測		G136	圓弧孔循環
G64	切削模式		G137.1	棋盤孔循環
